ARC-EYE-Adaptive Welding eliminuje tolerance při přípravě náročných svarů

Jak splnit přísné požadavky na výsledky svařování, když chybí (kvalifikovaní) svářeči a čas je vzácnou komoditou? Belgická společnost Alteco, která se specializuje na přesné práce a vyrábí tlakové nádoby pro chemický, farmaceutický a petrochemický průmysl, hledá řešení v v softwarovém rozšíření “Adaptive welding” vyvinuté společností Valk Welding.

Adaptivní sledování svarových spojů

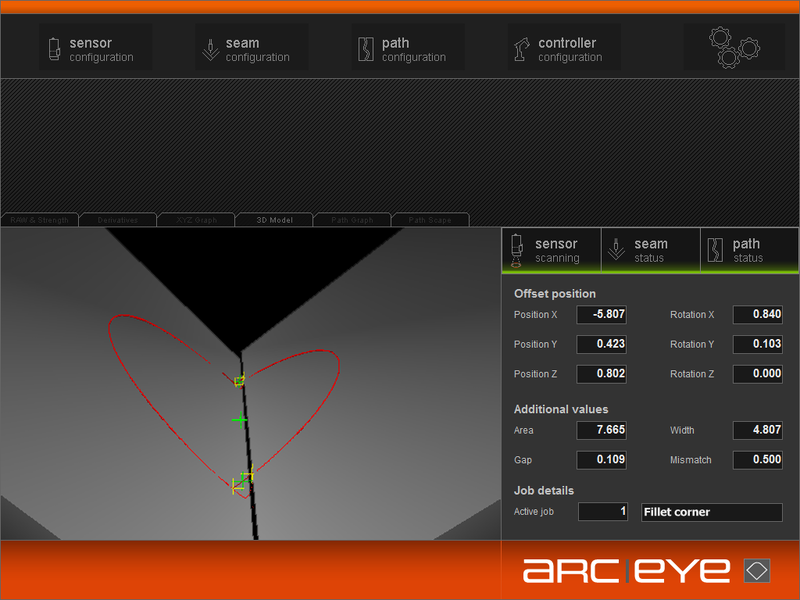

'Adaptive Welding' je zásuvný modul pro ARC-EYE CSS (Circular Scanning Sensor), kameru s laserovým senzorovým systémem určenou pro svařovací roboty Panasonic. ARC-EYE poskytuje přesné sledování svarového švu v reálném čase prostřednictvím trojrozměrného měření. Zásuvný modul Adaptive welding pak na základě těchto měření automaticky upravuje parametry svařování. Jedná se zejména o rychlost svařování, svařovací proud, svařovací napětí, parametry rozkyvu a další. Díky tomu lze robotickým svařováním provádět i komplikované spoje jejichž příprava je velmi složitá, a ne vždy dostatečně přesná.

Splnění přísných norem kvality

"Naše tlakové nádoby podléhají přísným kontrolám (dáno příslušnými předpisy)," říká Sam Jaspers, vedoucí výroby a svařovací technik ve společnosti Alteco. Sériové a zakázkové tlakové nádoby s mnoha svary s plným průvarem se zde stále svařují ručně, včetně těch z uhlíkové oceli, duplexu, slitiny 316 a niklových ocelí. Některé jsou pak kontrolovány pomocí rentgenu. Společnost však ztrácí mnoho času kvůli obtížím při hledání kvalifikovaných ručních svářečů pro tuto práci. Společnost Alteco plánuje tyto problémy překonat díky konzistentní kvalitě a efektivitě svého nového svařovacího robotického systému Valk Welding, přičemž rozhodujícím faktorem je adaptivní systém ARC-EYE.

Překonání tolerancí při přípravě spojů

Adaptivní svařování ARC-EYE představuje pro společnost Alteco řešení největšího problému: důsledně a kompletně provádět svary s plným průvarem (a některé koutové svary) při robotickém svařování. "Každá část nádoby má tolerance, včetně tolerancí z hlediska ovality a tloušťky, ale také s ohledem na přípravu svarového spoje," vysvětluje Sam Jaspers. "Nominálně se přizpůsobujeme mezeře 3 mm, ale ta samozřejmě není zcela rovnoměrná po celém obvodu nádoby. Abychom to mohli korigovat v reálném čase a mít co nejstabilnější proces, bude Adaptive welding s pomocí ARC-EYE pro náš proces nepostradatelný."

Mnoho dalších aplikací

Nastavení svařovacích parametrů v reálném čase je výhodné nejen pro podobně složité svary a odchylky geometrie svaru, ale také automaticky koriguje objemové odchylky způsobené deformací výrobku a odchylkami polohy svaru a hořáku. Již po několika zkušebních svarech se adaptivní ARC-EYE naučí provádět všechny tyto korekce podle požadavků zákazníka.

Pro více informací nás kontaktujte na info@valkwelding.cz.
